Procedimiento técnico
Calibración por dilución dinámica
La dilución dinámica mezcla un gas de referencia con un gas de dilución mediante controladores de flujo. La concentración de salida depende de las concentraciones de entrada y de los caudales que se combinan.
Esta página describe el procedimiento, los materiales, los pasos, un ejemplo de cálculo y los resultados esperados bajo las condiciones en que se realiza el procedimiento.
Materiales y equipos
Lista de materiales y equipos
Estos elementos intervienen en el montaje. Cada uno debe verificarse antes de iniciar la mezcla.
Cilindros de referencia
Cilindros con gas patrón de concentración conocida, equipados con regulador de presión y válvula de salida.
Controladores de flujo
Controladores másico-térmicos para gas de referencia y gas de dilución, con caudales ajustados antes de la mezcla.
Líneas de muestreo
Tubería de acero inoxidable o PTFE con conexiones estancas, purgada antes de conectar el analizador.
Secuencia de trabajo
Pasos del procedimiento
La calibración sigue una secuencia fija: purga, ajuste de flujos, mezcla y estabilización térmica hasta obtener una lectura estable.
01. Purga de las líneas
Purgar las líneas de muestreo y los controladores con gas de dilución hasta eliminar restos del gas anterior.
02. Ajuste de caudales
Fijar el caudal del gas de referencia y el caudal del gas de dilución en los controladores, y registrar ambos valores.
03. Mezcla y estabilización térmica
Esperar a que el equipo alcance la temperatura de operación y que el flujo combinado sea constante.
04. Lectura estable
Registrar la concentración de salida cuando la lectura del analizador se mantenga estable durante el intervalo definido.
Ejemplo de cálculo
Balance de masa y resultado esperado
El balance de masa determina el valor nominal calculado bajo condiciones controladas de caudal y concentración del gas patrón.
Fórmula
C salida = (C referencia × Q referencia) / (Q referencia + Q dilución)
Donde C es la concentración y Q el caudal volumétrico de cada corriente.
Resultados esperados
Ejemplo ilustrativo: con 100 ppm en el gas de referencia, 10 mL/min de referencia y 90 mL/min de dilución, la salida calculada es 10 ppm.
El resultado debe leerse junto con los caudales y las condiciones térmicas registradas.
En el banco de trabajo

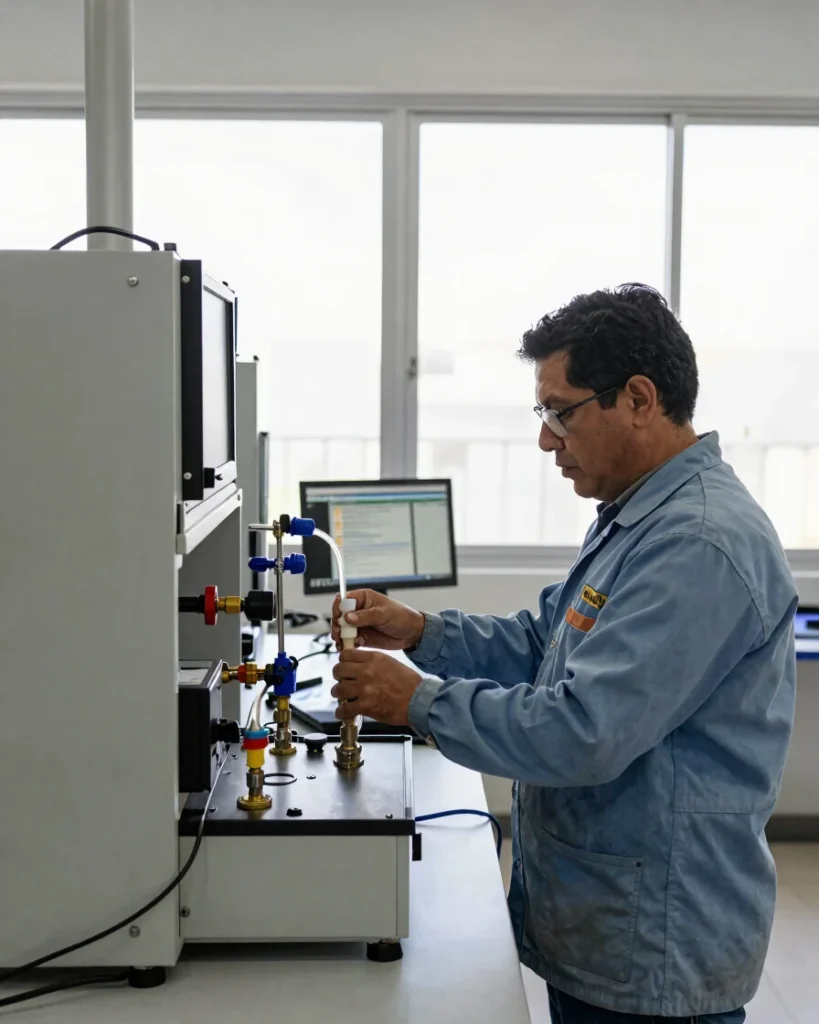

Una persona calibrando el equipo
El técnico ajusta las conexiones de las líneas, verifica los caudales en los controladores y registra cada parámetro en la bitácora antes de leer el analizador. La revisión de cada conexión se hace antes de iniciar la mezcla.
Al final de la sesión, los valores registrados permiten repetir el procedimiento y revisar el cálculo.
